GW4-12W/3150A

GW4-12W/3150A

所属类别:户外GW4型
产品描述:DL/T593规定,温升试验的试验电流为额定电流的1.1倍,提高温升试验电流始于1992年,当时规定为1.2倍,并且注明此规定为“根据我国运行经验提出”。所谓“我国运行经验”,据分析有以下两点:(1)国家标准和IEC标准规定,温升试验应该在装有清洁触头的新开关装置上以额定电流进行,而实际运行中高压开关特别是隔离开关长期完全暴露在大气环境中工作,导电元件会受到环境和气候条件以及污秽、氧化作用,加上年久失修,引起接触不良。凡此种种运行中的不利因素,将降低开关设备的实际通流能力,如户外隔离开关导电回路过热是较为普遍的现象。根据以往运行经验,户外隔离开关的工作电流如果达到其额定电流的70%,一般会发生过热。(2)日照的影响会使导电回路温升提高。据国内试验表明,SF6断路器出线端处附加温升为16℃;户外隔离开关镀银触头及软连接处为12.5℃,铝导电管为19℃,但持续时间仅为1小时。 国内一位电力专家撰文指出:“为了解决运行中的隔离开关的过热问题,电力行业标准中要求高压隔离开关按1.2倍的额定电流进行温升试验,虽然全新的产品可以通过,但是运行中的设备仍然照样发生过热。这就说明是使用条件改变了隔离开关的通流能力”。DL/T486也指出“即使按照DL/T593提高了温升试验电流值,也不得将它视为过载能力”。GB1985中关于“额定电流的选择”中指出:“应当注意,隔离开关没有标准化的持续过电流能力。因此,选择隔离开关时,应使其额定电流适应于运行中可能出现的任何负载电流”。 通常是按照额定短时耐受电流而不是按额定电流来选用隔离开关的,所以长期通过隔离开关的极限大的电流要比额定电流小得多,而且考虑长远发展,一般所选额定电流也有较大裕度。因此,运行中隔离开关导电回路发热的原因,并不是通过电流过大,超过了额定电流,而是由于触头及接触部位的结构、材料、表面处理和装配工艺存在问题,运行环境恶劣引起接触部位接触电阻提高而引起过热,而且恶性循环。要解决户外隔离开关导电回路过热,关键是要防止接触不良的产生,这就要从完善结构设计、选用优质材料以及提高制造工艺水平上全面考虑,包括提高安装调整质量、改善运行操作条件和检修维护工作,来提高产品抵御环境影响的能力。 按1.1倍额定电流做温升试验后导电回路仍然出现过热现象,说明提高温升试验电流并不代表隔离开关具有过载能力,这一点在选用隔离开关时是要加以注意的。
销售/服务范围:
相关标签:
    产品详情

    产品概述:

    (H)GW4—10、15、20(D)型户外高压隔离开关是三相工频高压开关设备分别用在10、15、20KV的电力系统中分合无负载电路。本产品符合IEC129《交流隔离开关和接地开关》(1984版)、GB1985—89《交流隔离开关和接地开关》、GB11022—89《高压开关设备通用技术条件》。

     使用环境条件:

       A、海拨高度≤1000米;

       B、覆冰厚度≤10mm;

       C、风压≤700Pa;

       D、地震≤8度;

    E、周围环境温度:上限+40℃,下限-30℃;

    F、普通型适用于0级污秽地区,耐污型适用于Ⅲ级及Ⅲ级以下地区;

    G、安装场所无易燃物质,无爆炸危险,无化学腐蚀及剧烈震动。

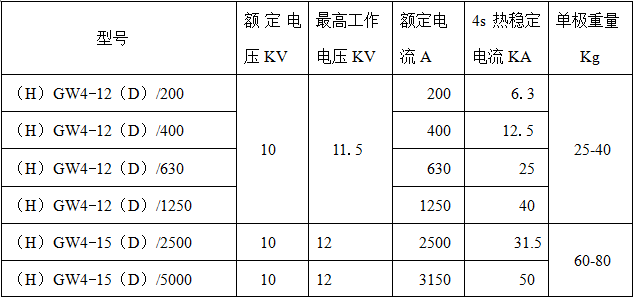

    技术参数:


        产品结构特征:

        (H)GW4—10、15、20(D)型为双柱式结构,结构为水平敞开式。导电块采用T2铜材成型触头,与触指形成握手式结构。在手力操动机构驱动下,触头侧绝缘支柱作90度转动的同时,通过单极螺杆带动触指侧绝缘支柱也作90度转动。合闸到位时,由触头侧限位制动,分闸到位时,由触头侧限位制动。近年来对户外隔离开关的防腐要求越来越强烈,产品底架采用多元合金渗锌工艺,确保出品15年不锈蚀,同时手动操作机构也采用了不锈钢外壳,提高了户外产品对环境的要求,日常维护工作变得轻松了。三极一组安装时,由接头、联动板、螺杆、销、抱箍、手力操动机构等连接成组,实现三极联动与限位制动。相与相之间一律采用抱箍联接,与机构的连接也用抱箍进行,减少了现场安装工作量,完善化处理后的隔离开关提高了相与相的互换性,安装速度加快。手力操动机构用Φ25钢管、抱箍、万向节在隔离开关主刀铡下方、其传动轴与主刀侧绝缘支柱在同一条铅垂线上。用户在工况条件下,可选定隔离开关三极中任一极与手力操动机构连接。GW4—10型与GW4—15、20型,均有普通型、耐污型。所配用手力操动机构有CS8—5型、CS11型、CS17型。
