GN2-40.5/1250A
所属类别:户内GN2型
产品描述:DL/T593规定,温升试验的试验电流为额定电流的1.1倍,提高温升试验电流始于1992年,当时规定为1.2倍,并且注明此规定为“根据我国运行经验提出”。所谓“我国运行经验”,据分析有以下两点:(1)国家标准和IEC标准规定,温升试验应该在装有清洁触头的新开关装置上以额定电流进行,而实际运行中高压开关特别是隔离开关长期完全暴露在大气环境中工作,导电元件会受到环境和气候条件以及污秽、氧化作用,加上年久失修,引起接触不良。凡此种种运行中的不利因素,将降低开关设备的实际通流能力,如户外隔离开关导电回路过热是较为普遍的现象。根据以往运行经验,户外隔离开关的工作电流如果达到其额定电流的70%,一般会发生过热。(2)日照的影响会使导电回路温升提高。据国内试验表明,SF6断路器出线端处附加温升为16℃;户外隔离开关镀银触头及软连接处为12.5℃,铝导电管为19℃,但持续时间仅为1小时。 国内一位电力专家撰文指出:“为了解决运行中的隔离开关的过热问题,电力行业标准中要求高压隔离开关按1.2倍的额定电流进行温升试验,虽然全新的产品可以通过,但是运行中的设备仍然照样发生过热。这就说明是使用条件改变了隔离开关的通流能力”。DL/T486也指出“即使按照DL/T593提高了温升试验电流值,也不得将它视为过载能力”。GB1985中关于“额定电流的选择”中指出:“应当注意,隔离开关没有标准化的持续过电流能力。因此,选择隔离开关时,应使其额定电流适应于运行中可能出现的任何负载电流”。 通常是按照额定短时耐受电流而不是按额定电流来选用隔离开关的,所以长期通过隔离开关的极限大的电流要比额定电流小得多,而且考虑长远发展,一般所选额定电流也有较大裕度。因此,运行中隔离开关导电回路发热的原因,并不是通过电流过大,超过了额定电流,而是由于触头及接触部位的结构、材料、表面处理和装配工艺存在问题,运行环境恶劣引起接触部位接触电阻提高而引起过热,而且恶性循环。要解决户外隔离开关导电回路过热,关键是要防止接触不良的产生,这就要从完善结构设计、选用优质材料以及提高制造工艺水平上全面考虑,包括提高安装调整质量、改善运行操作条件和检修维护工作,来提高产品抵御环境影响的能力。 按1.1倍额定电流做温升试验后导电回路仍然出现过热现象,说明提高温升试验电流并不代表隔离开关具有过载能力,这一点在选用隔离开关时是要加以注意的。
销售/服务范围:
产品详情
产品概述:
GN2-40.5系列户内高压隔离开关是三相交流50Hz高压开关设备,用于额定电压为10-35kV的电力系统中,作为电压无负载的情况下分、合电路之用。
额定电流2000A及以下的隔离开关配用CS6-2T型手力操动机构,额定电流为3000A的隔离开关配用CS7型手力操动机构。
本系列隔离开关为三相联动式,由底架、转轴及联动板、支柱绝缘子、导电闸刀及静触头等部分组成。转轴装在底架上,轴上焊有联动板,通过拉杆绝缘子(GN2-40.5T型用环氧玻璃布板绝缘杆)与闸刀相连。转轴两端伸出底架,其任何一端均可与操动机构相连进行分、合闸。本系列隔离开关可以水平、垂直或倾斜安装。GN2-40.5T型为统一设计产品。
GN2-40.5型隔离开关系户内高压电器,供转换、隔离电路之用,产品符合“JB 52064”及“JB52164”的要求。
使用范围:
1、海拔不超过1000米;
2、周围介质温度不高于+40度及不低于—30度;
3、不适用于有导电或起化学作用的气体,蒸汽作用的场所;
4、不适用于有大量尘埃聚集的场所;
5、不适用于有火灾及爆炸危险的场所 (如有煤气的矿坑);
6、不适用于在受严重震动,波动或冲击的场所(如在电镐、挖泥机旁等)。

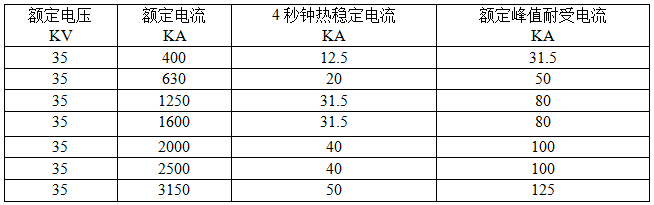

主要技术参数:
