GN22-24/3150A

GN22-24/3150A

所属类别:户内GN22型
产品描述:产品概述:GN22-12、 GN22-12C、 GN22-12D系列户内高压隔离开关,为大电流户内高压隔离开关,适用于额定电压10kV,三相交流50Hz电力系统中,高压开关设备作为有电压无负载的情况下分合电路之用。GN22开关结构设计新颖、合理、独具一格。它采用了两步动作的锁紧方式,使开关动热稳定性能优异,操作力小。它采用了环氧树脂和绝缘子及刷镀银等新材料新工艺,使开关导电性能好,体积小,质量轻。它的出线端子便于与真空断路器、油断路器连接,可缩小过度接头,降低成本。使用环境: 1、海拔:不超过1000m; 2、周围空气温度:-30℃ ~+40℃; 3、周围环境相对湿度:日平均不大于95%,月平均值不大于90%; 4、地震强度不超过8级; 5、安全场所:没有火灾,易燃,易爆,严重污秽,化学腐蚀及剧烈振动场所。 开关的结构与工作原理: GN22-12/2000A-6300A户内高压隔离开关属三相闸刀式隔离开关,每相导电部分通过两个支柱绝缘子固定在底架上,三相平行安装,导电部分由触头、触刀、触座组成,各相闸刀中间均有拉杆绝缘子,拉杆绝缘子与底架旋转轴上的小拐臂连接,底架旋转轴通过操作拉杆与CS6-2手动操作机构或CJ6-A电动机构连接。本产品与传统结构产品不同之处在于,为了减少接触压力与操作力矩之间的矛盾,采用了合闸、锁紧两步动作原理,在主轴旋转75°角为移动合闸。它用于转动触刀从分闸位到合闸极限位置,主轴继续旋转8°角为锁紧动作。其原理是通过拉杆向下移动推动钢球,钢球推动滑顶轴,滑顶轴推动磁锁板,通过磁锁板的弹性涨紧形成对触刀的压力,使触刀与触头锁紧。另外触刀有一定的初压力,因而有一定的自清扫作用,分闸与之相反。 主要技术参数:
销售/服务范围:
相关标签:
    产品详情

    产品概述:

    GN22-12、  GN22-12C、  GN22-12D系列户内高压隔离开关,为大电流户内高压隔离开关,适用于额定电压10kV,三相交流50Hz电力系统中,高压开关设备作为有电压无负载的情况下分合电路之用。

    GN22开关结构设计新颖、合理、独具一格。它采用了两步动作的锁紧方式,使开关动热稳定性能优异,操作力小。它采用了环氧树脂和绝缘子及刷镀银等新材料新工艺,使开关导电性能好,体积小,质量轻。它的出线端子便于与真空断路器、油断路器连接,可缩小过度接头,降低成本。

    使用环境:

           1、海拔:不超过1000m;

           2、周围空气温度:-30 ~+40

           3、周围环境相对湿度:日平均不大于95%,月平均值不大于90%

           4、地震强度不超过8级;

           5、安全场所:没有火灾,易燃,易爆,严重污秽,化学腐蚀及剧烈振动场所。

             开关的结构与工作原理:

          GN22-12/2000A-6300A户内高压隔离开关属三相闸刀式隔离开关,每相导电部分通过两个支柱绝缘子固定在底架上,三相平行安装,导电部分由触头、触刀、触座组成,各相闸刀中间均有拉杆绝缘子,拉杆绝缘子与底架旋转轴上的小拐臂连接,底架旋转轴通过操作拉杆与CS6-2手动操作机构或CJ6-A电动构连接。本产品与传统结构产品不同之处在于,为了减少接触压力与操作力矩之间的矛盾,采用了合闸、锁紧两步动作原理,在主轴旋转75°角为移动合闸。它用于转动触刀从分闸位到合闸极限位置,主轴继续旋转8°角为锁紧动作。其原理是通过拉杆向下移动推动钢球,钢球推动滑顶轴,滑顶轴推动磁锁板,通过磁锁板的弹性涨紧形成对触刀的压力,使触刀与触头锁紧。另外触刀有一定的初压力,因而有一定的自清扫作用,分闸与之相反。

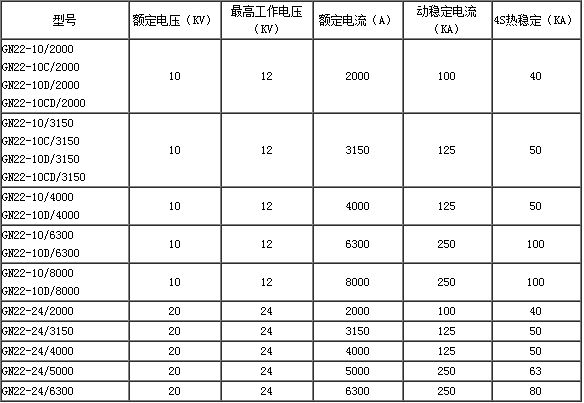

             主要技术参数:
