GW4-40.5系列户外高压隔离开关

产品概述：

GW4-40.5系列完善化改进型户外高压交流隔离开关（以下简称“隔离开关”），为额定频率50Hz的户外高压开关设备，供35kV高压线路在有电压无负载情况下进行换接，以及对被检修的高压母线、断路器等电器设备与带电的高压线路进行电气隔离之用，也可用于分合很小的电容电流和电感电流。隔离开关符合GB 1985—2014《高压交流隔离开关和接地开关》、DL/T 486—2010《高压交流隔离开关和接地开关》等技术标准。

使用环境条件：

A、海拨高度≤1000米；

B、覆冰厚度≤10mm；

C、风压≤700Pa；

D、地震≤8度；

E、周围环境温度：上限+40℃，下限-30℃；

F、普通型适用于0级污秽地区，耐污型适用于Ⅲ级及Ⅲ级以下地区；

          G、安装场所无易燃物质，无爆炸危险，无化学腐蚀及剧烈震动。

  性能特点：

  采用完善化改进型设计，安装无需焊接，操作简单方便；采用双柱中开、触头转入式结构，具有自动清洁触头的能力，提高了接触可靠性；触指采用高强度、高导电率、高弹性的新型材料制造，依靠触指自身的弹力夹紧触头，避免了弹簧锈蚀、发热退火引起的触头夹紧力降低、接触发热加剧造成的恶性循环；转动部分按免维护的要求设计，转动座设计成密封结构，水汽、尘埃、有害气体无法进入，使轴承、二硫化钼锂基润滑脂永远工作在良好的环境中，轴承永不生锈、润滑脂无法流失，使隔离开关长期运行后的操作力矩不会增加；采用不锈钢轴销与无油自润滑轴承相配合结构；钢制件采用热镀锌，确保隔离开关操作灵活、轻便、可靠、永不生锈；绝缘子采用高强瓷材料，大爬距设计，其耐污性和环境适应性强，可满足高海拔地区运行要求。

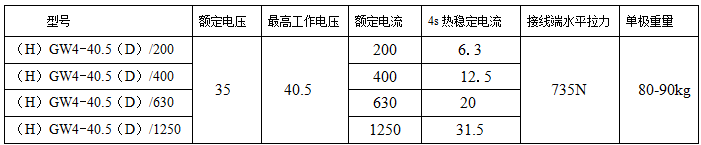

    技术参数：

        产品结构特征：

      （H）GW4—40.5（D）型为双柱式结构，结构为水平敞开式。导电块采用T2铜材成型触头，与触指形成握手式结构。在手力操动机构驱动下，触头侧绝缘支柱作90度转动的同时，通过单极螺杆带动触指侧绝缘支柱也作90度转动。合闸到位时，由触头侧限位制动，分闸到位时，由触头侧限位制动。近年来对户外隔离开关的防腐要求越来越强烈，产品底架采用多元合金渗锌工艺，确保出品15年不锈蚀，同时手动操作机构也采用了不锈钢外壳，提高了户外产品对环境的要求，日常维护工作变得轻松了。三极一组安装时，由接头、联动板、螺杆、销、抱箍、手力操动机构等连接成组，实现三极联动与限位制动。相与相之间一律采用抱箍联接，与机构的连接也用抱箍进行，减少了现场安装工作量，完善化处理后的隔离开关提高了相与相的互换性，安装速度加快。手力操动机构用Φ35钢管、抱箍、万向节在隔离开关主刀铡下方、其传动轴与主刀侧绝缘支柱在同一条铅垂线上。用户在工况条件下，可选定隔离开关三极中任一极与手力操动机构连接。
