GW1-24/4000A

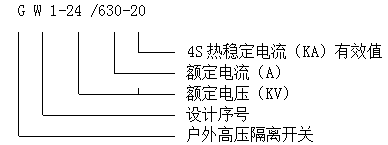

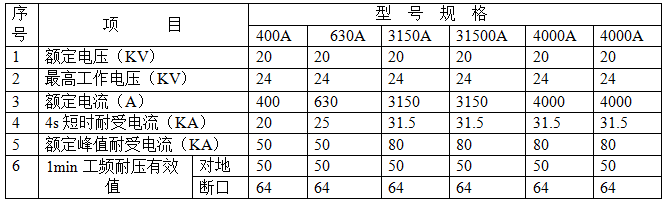

产品描述：产品概述： GN19-12系列户内高压隔离开关（以下简称隔离开关）为额定电压10kV，三相交流50Hz的户内装置，作为有电压而无负载的情况下分、合电路之用。 该产品为三相式结构，结构紧凑，闸刀成垂直旋转式，性能可靠，适用性强。“门”型闸刀不仅提高了机械强度，而且增加了散热面积。静触头采用整体电铸，机械强度高，静触头为片状，使闸刀间距离缩小，从而大大提高了电动稳定性。本产品可配用CS6-1手力操动机构或配用JSXGN2机械闭锁。主要装于GG-1A、XGN2-12等高压开关柜中。 GN19-12为平装机构形式，GN19-12C为闸刀转动侧装穿墙套管绝缘子形式。 使用环境条件: a、海拔高度不超过1000米； b、环境温度不高于+40℃，不低于-30℃； c、相对湿度不大于90％（+25℃）时； d、安装场所应无严重影响隔离开关绝缘和导电能力的气体、蒸汽、化学性沉积、盐雾、灰尘、污垢及其他爆炸性、侵蚀性物质； e、安装场所应无频繁的剧烈振动。 技术参数： 型号 额定电压(KV) 额定电流(A) 动稳定电流(KA)(峰值) 4S热稳定电流(KA)(有效值) GN19-12/400-12.5 GN19-12C1/400-12.5 12 400 31.5 12.5 GN19-12/630-20 GN19-12C1/630-20 630 50 20 GN19-12/1000-31.5 GN19-12C1/1000-31.5 1000 80 31.5 GN19-12/1250-40 GN19-12C1/1250-40 1250 100 40 结构和原理： GN19型隔离开关的每相导电部分通过两个支柱绝缘子固定在底架上，GN19-12C型三相平行安装，导电部分由触刀和静触头组成，每相触刀中间均连有拉杆绝缘子，拉杆绝缘子与安装在底架上的主轴相连，主轴通过拐臂与连杆和CS6 -1（T）型操动机构相连，操动机构与连动杆（用户自备）接至辅助开关一起连动。导电部分主要由触刀与静触头组成，静触头装在两端的支柱绝缘子上，每相触刀由两片槽型图片组成，它不仅增大了触刀散热面积，对降低升温有利，而且提高了触刀的机械强度，使开关的动稳定性提高，触刀一端通过轴销（螺栓）安装在静触头上，其接触触刀的另一端与静触头系可分连接，而触刀接触压力靠两端接触弹簧来维持。GN19-12/1000A、1250A、2000A及GN19-12C/1000A、1250A、2000A在接触安装有磁锁压板，加磁锁压板的目的是，当短路电流通过时加强了两槽型触刀之间的吸引力。亦增加了接触处的接触压力，因而提高了开关触头的动热稳定性，630A安装隔离开关极限通过电流较小，刀片距离较近，因此结构上无磁锁板。底架装配：由底架主轴、限位板（停档）组成，限位板主要用来保证导电触刀“分”“合”时得到所要求的终点位置。
