隔离开关控制闭锁回路改进

将隔离开关控制接线与相应断路器闭锁，可有效地防止带负荷拉、合隔离开关。但是在操作母线侧隔离开关与线路侧隔离开关中，由于人为原因，有可能引起操作顺序颠倒，这是开关、刀闸操作原则所不允许的，也是电力系统中造成事故的原因之一。为防止隔离开关操作顺序颠倒，对没采用程序锁防误的厂、站，将其原有隔离开关控制接线加以改进，可防止误操作，减少不必要的事故发生。

　　1 隔离开关控制闭锁回路改进原理

　　 在隔离开关控制、闭锁回路中串入隔离开关辅助触点，即母线侧隔离开关控制闭锁回路中串入线路侧隔离开关常闭辅助触点，线路侧隔离开关控制回路串入母线侧隔离开关常开辅助触点。

　　2 采用电磁锁防误的隔离开关闭锁接线（以单母线馈线为例）

　　 图1为原控制接线。此种接线能够有效防止带负荷拉、合隔离开关，但有可能引起隔离开关操作顺序颠倒。

　　 改进接线见图2。

1DS、2DS——电磁锁，1RD、2RD——熔断器

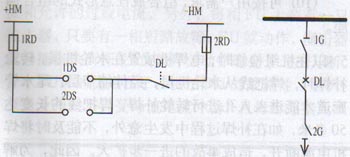

　　图1 单母线馈线隔离开关闭锁接线

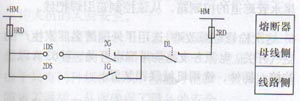

　　图2 改进后单母线馈线隔离开关闭锁接线

停电操作： 拉开断路器后，只能先拉开线路侧隔离刀闸，才能拉开母线侧隔离刀闸。

　　 送电操作：断路器在断开位置，只能先合母线侧隔离刀闸，才能合线路侧隔离刀闸。此种接线不仅防止带负荷拉、合隔离开关，而且能防止违反开关、刀闸操作原则的违规操作。

　　3 电动操作隔离开关控制闭锁回路改进

　　 以CJ5型电动机操作隔离控制闭锁接线为例，其接线如图3。

　　ZG——接地刀闸联锁触点

　　 1K——分合闸行程开关

　　 KA——紧急停止按钮

　　图3 CJ5型电动机操作隔离控制闭锁接线

　　 母线侧隔离开关接线只须将串入的隔离开关辅助触点改成线路侧隔离开关的常闭辅助触点2G即可。

　　 电动操作隔离开关采用此种接线方式，可以不采用防误锁，而能自动起到防止误操作和程序锁的作用。

　　4 改进接线的优点

　　 (1) 此种改进接线不仅保留了原有隔离开关控制接 线的优点， 最主要的是能有效防止违反开关、刀闸操作原则的违规操作，减少不必要的事故发生。

　　 (2) 此种改进接线简单、可靠，投资也较少。适用于采用电磁锁防误的接线及气动操作、电动操作、电动液压操作的隔离开关的控制接线。

　　 (3) 在没有采用程序锁防误的装置中，相当于程序锁的作用。
